一、发射机概述
清管器跟踪仪是由安装在清管器上的电子发射机和工作在地面的电子接收机两部分组成。清管器携带的电子发射机在管道内运行，并不间断规律的发出电磁信号，信号穿过管壁和覆盖土层传出，发射出来的电磁信号通过接收机探头接收，接收机处理后发出信号指示。通过发射机与接收机之间的信号传递，可以及时的掌握管道清管器在管道中的运行状态，当清管器发生卡堵后，能准确地确定清管器在管道中位置。
清管器跟踪仪是智能管道组成设备。
二、智能清管器跟踪系统组成：
1、电子发射机：含主机（LC振荡器、脉冲信号发生器组成的调制器）、电池（高能锂亚电池，不可充电。其他电池可定制）。安装在清管器上，随清管器运行。
2、电子接收机：含1个主机、1个探头、1个监听耳麦。在地面工作的便携移动设备，工作人员携带检测发射机信号。
3、电子通过指示仪：含1个主机、2个探头。是便携式移动设备，使用时固定安置在地面标志性位置，清管器通过时发出报警讯号。
4、管道通过指示器：含表头、传感器。是固定设备，设备随管道安装组装在发球筒、收球筒、固定监测点位置，卡箍式连接，有外接电源和远传功能。
三、主要技术指标：
1、电子发射机
连续工作时间：20~150小时（长待机360小时）
允许介质温度：-20~+65℃
设备耐介质压力：2.5~10MPA
耐冲击：7g
电源电压：DC3-15V(高能锂亚电池或干电池，不可充电）
2、电子接收机：
连续工作时间：100小时
接收距离（空气中）：≧18m（长距离60米）
有效探测距离：≧5m（长距离20米）
定位精度：≦0.3m
电源电压：DC6V(5#干电池4节）
3、电子通过指示仪：
连续工作时间：100小时
接收距离（空气中）：≧15m
有效探测距离：≧5m
定位精度：≦0.1m
电源电压：DC6V(5#干电池4节）
4、管道通过指示器：
连续工作时间：100小时
接收距离（空气中）：≧15m
有效探测距离：≧5m
定位精度：≦0.3m
电源电压：DC6V(5#干电池4节）
四、跟踪设备工作原理：
发射机的发射源是通过电感线圈，将交变电磁信号输送出来，利用超低频电磁波的较强穿透能力将能量传递到地面空间，接收机通过探头接收发射出来电磁波信号完成追踪。
五、发射机使用方法：

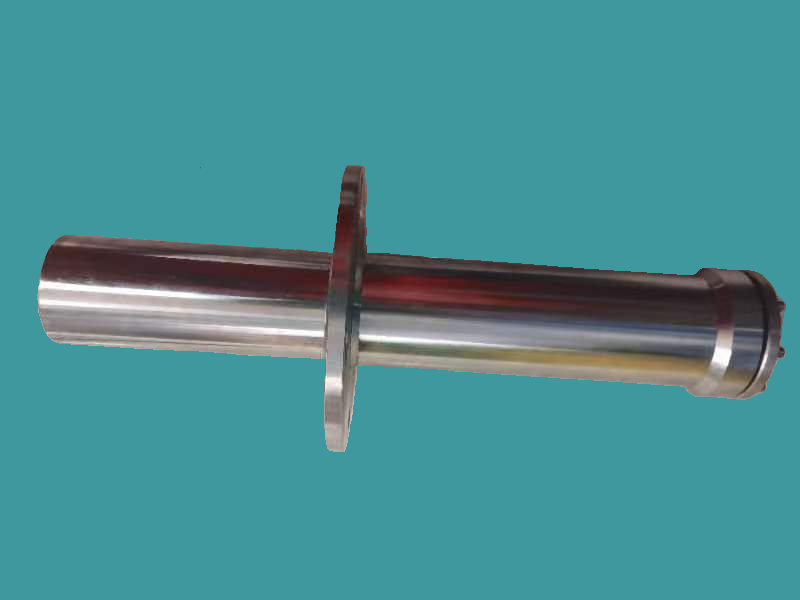

发射机尾端图片1
1、发射机使用具体操作步骤如下：
1） 用专用扳手将后盖打开（逆时针旋转）；
2） 将插拔开关的两部分插在一起，注意自锁装置方向，电极接错会造成设备损坏；
3） 用接收机作接收信号实验，如接收机接收信号正常可进行下一步；
4） 检查端盖密封圈是否完好，如有损坏，则需要更换密封圈；
5） 将后盖盖上拧紧（顺时针旋转），将发射机联接在清管器上（Φ325以下发射机在清管器骨架体内，建议采用不锈钢骨架，减少信号屏蔽）；
6） 再用接收机作接收信号实验，如接收机接收信号正常，则可将清管器放入发球筒中，并推到变径处，开始管道清理工作。
7） 在清管任务结束以后，打开后盖，将插拔插头拔开，即断开电源。
2、电池更换方法：
电子发射机采用一次性高能锂亚电池供电，每次清管前要检查是、否需要更换新电池。以确保连续工作时间。专用电池由厂家提供。发射机长时间不用时，应将电池取出存放在阴凉干燥处。
更换电池具体步骤如下：
1）用专用扳手将后盖打开（逆时针旋转）；
2）将插拔插头拔开；
3）拧下两个压片螺钉，取出电池压片；
4）取出旧电池（向外拉出）；
5）放入新电池，拧紧电池压片螺钉；
6）将插拔开关接好（注意极性、方向,接错电极会损坏发射机），用接收机检测信号正常后；
7）检查密封圈完好后，将后盖上好拧紧；
8）再用接收机作接收信号实验，如接收机接收信号正常，则可将清管器放入管道中进行清管扫线工作。
9）在清管结束以后，打开后盖，将插拔开关拔开，即断开电源。
10）同时提供单节电池安装方式，按上电池，旋上端盖即可使用。（见附图）

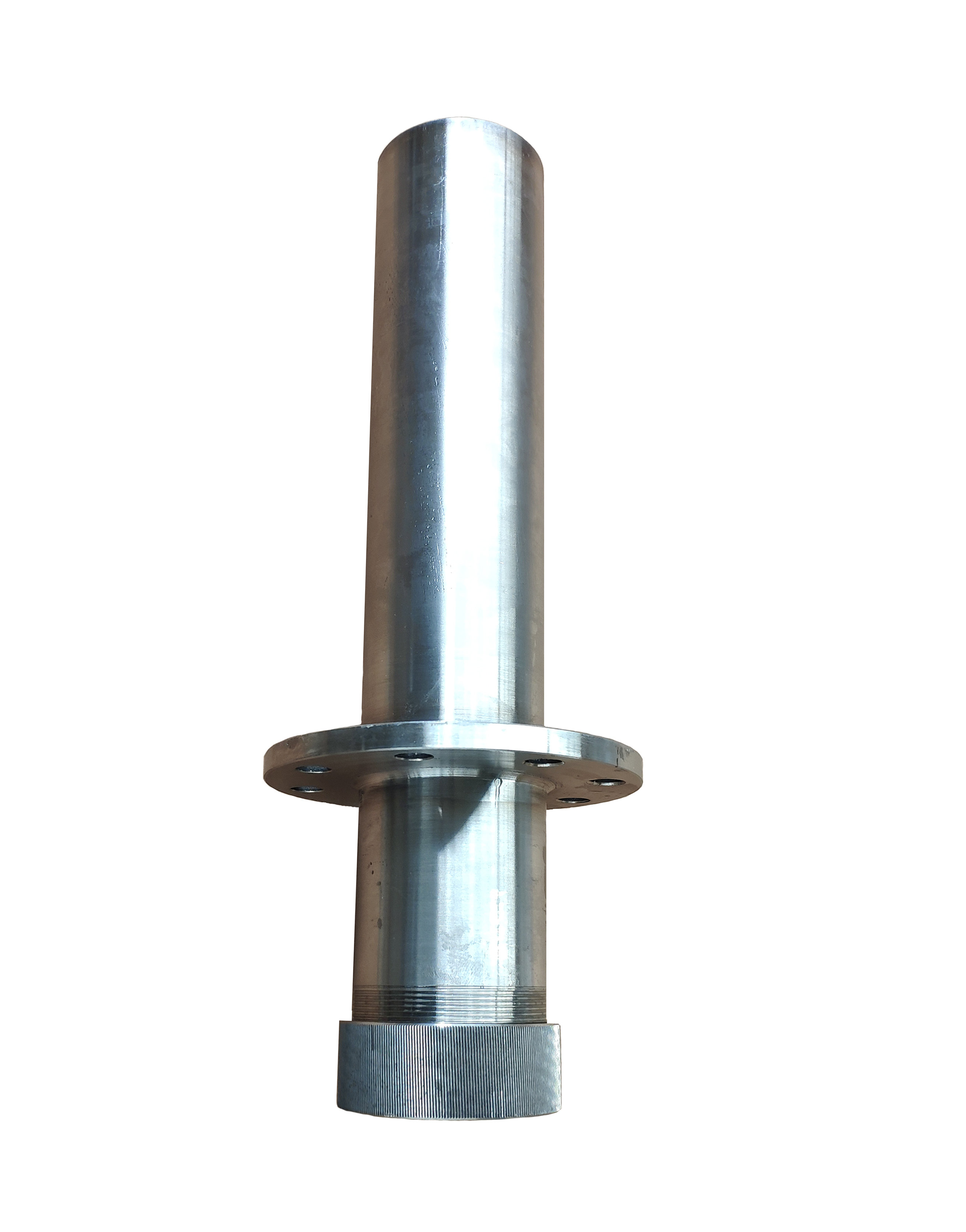

即装电池即用型
六、发射机技术参数：
电磁发射机详细参数
发射机结构图
注：1、可定制不小于直径26毫米，长度不小于81毫米任意尺寸发射机。
2、可定制带法兰盘、不带法兰盘、可拆卸法兰盘等。
3、发射机电池可按要求配置普通干电池、充电电池、锂电池等。
4、 可配装电池组，也可安装单节电池。
七、贮存方式：
远离火源、高温、强磁场所，干燥、通风处存放。
