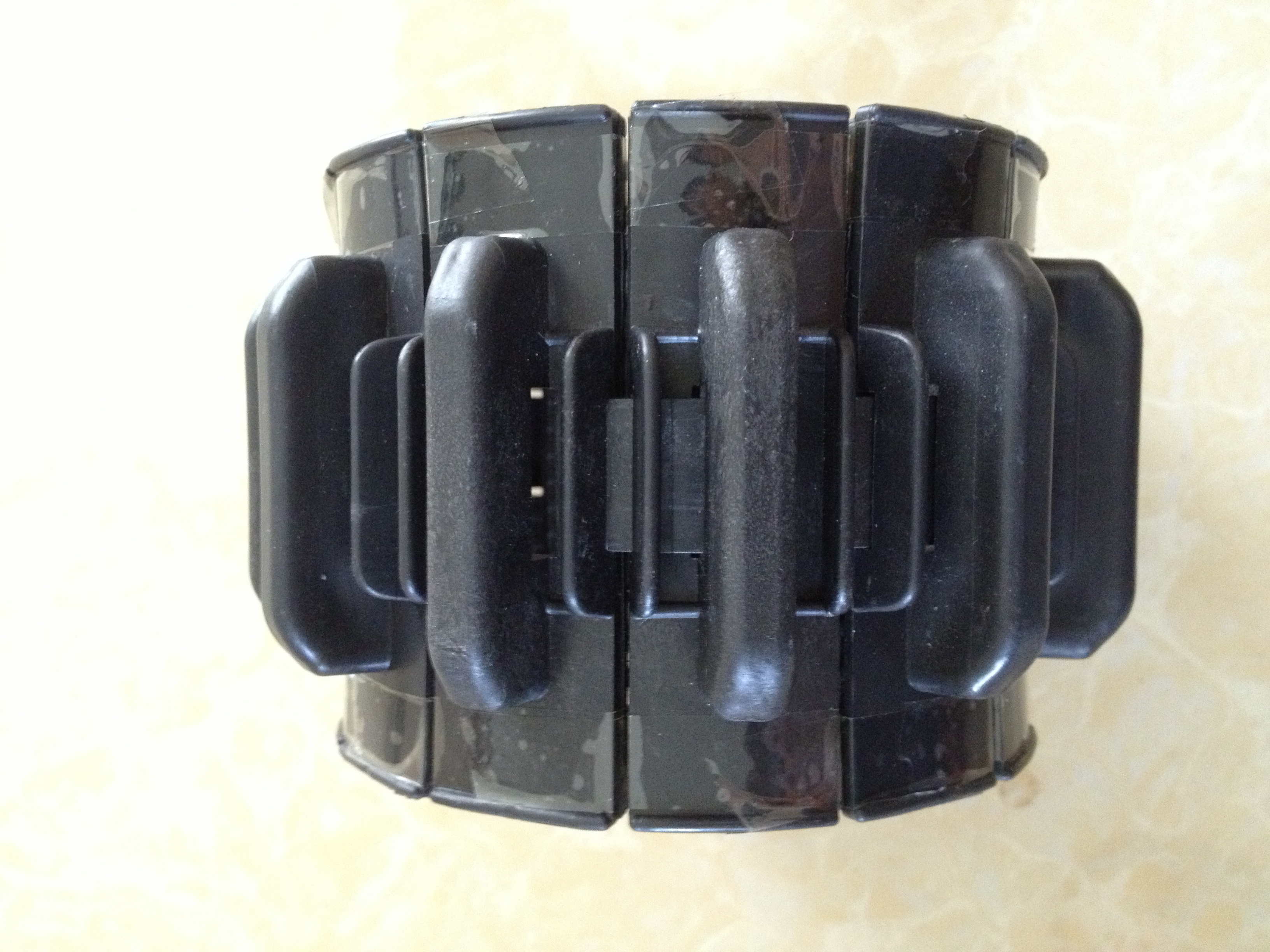

绝缘支架

绝缘支架1 (7).JPG

管道绝缘支架

 在管线穿越公路、铁路时,会在管线外加装保护套管,为保证管线位于套管中间位置,并防止穿管过程中损坏主管线防腐层,会在主管线表面加装绝缘支架保护主管线。

绝缘支架的另一个作用是:在主管线和保护套管之间的绝缘作用,这也是阴极保护防止管线产生电化学反应损坏管线的要求。

绝缘支架同时还有减小,清管器清管时所产生的震动作用,这既保护管线,也减少了清管器的磨损。

绝缘支架材质为高密度聚乙烯,具有绝缘性和抗化学腐蚀特点。

 绝缘支架安装:1. 支架间距是根据钢管壁厚和输送介质而确定的,一般支撑间距为1.5-2.0米。

          2.支架在套管端头处(套管内1米处)加强安装(两组支撑并按排安装),其他中间段距离按设计要求均匀安装。             3. 套管为钢制时,且套管长度大于30米时,主管穿越前端加钢制托管支撑送入管线,防止绝缘支架在送入管线时破损,当穿越完成后,将钢托管拆掉,钢托架可重复使用。

          4. 套管是混凝土套管时,为防止绝缘支架磨损过大,主管穿越前端加设一个钢制托管支架保护,钢制托管支架外圆直径不小于绝缘支架。
