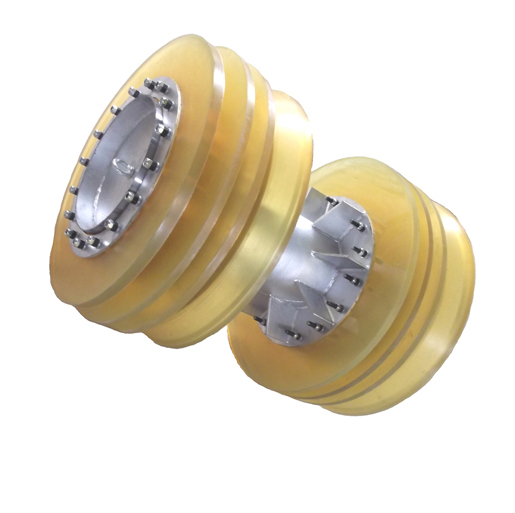

组合式机械清管器

一、用途:

     组合式机械清管器是由清管器支撑板（又叫导向板）、密封板、杯型皮碗组合成的多用途清管器。

     清管器密封部件全部采用MDI原料，同时会配装粗直径钢丝的钢丝刷，主要是用于超长管线、海底管线、特殊管线等长输管线应用。

    清管器利用支撑板和钢丝刷支撑清管器重量，密封板配件的刮擦清洁能力，密封皮碗的大面积密封功能，来完成超长管线的清管作业。

二、产品技术参数

 1、工作介质温度：—40℃---90℃

2、介质：原油、成品油、水、煤浆、空气、天然气、煤气等

3、产品整体长度：1.4倍DN

4、产品最佳运行速度：≦5米/秒（高的运行速度会降低产品性能）

5、产品最小通过弯曲半径：OD≦150mm时，r应满足≧2.5DN

OD≧150mm时，r应满足≧1.5倍DN

6、产品整体长度：组合型≧1.5倍DN

7、产品规范应用标准

      GB-50369油气长输管道工程施工及验收规范

       GB/T-528 硫化橡胶或热塑性橡胶拉伸应力及应变性能测定

      GB/T-529硫化橡胶或热塑性橡胶撕裂强度的测定

       GB/T-531 硫化橡胶或热塑性橡胶压入硬度实验方法

       GB/T-1689 硫化橡胶耐磨性能的测定（阿克隆磨耗机）

MDI料邵氏85硬度材料性能表

硬度（邵氏A）  85-90

300%定伸强度（Mpa）>15

拉伸强度（Mpa）> 55

拉断伸长率（%）>450

撕裂强度（KN/M）>92

磨耗（CC/1.61）<0.01

三、组合式清管器使用：

   组合式清管器在用作管线清管扫线或排水作业时，应根据不同管径和管线长度，选用合适排量的出口压力的空压机或水泵。在做输油管线刮蜡和输气管线排水作业时，其介质工作动力可以是输送介质的压力。

特别说明：组合式清管器推动压力会略高于常规清管器。

MDI原料产品具有高耐磨、耐低温、回弹好、通过能力强等优点。

产品可根据设计要求进行各种组合，可定制组合钢丝刷、测径板、磁力架、管道跟踪仪、检测器等，用于长输的管道清理、检测等各种管道工作任务的完成。

 注意事项：密封部件最小外径小于管道内径时，应更换新的密封部件。

四、储存：

  阴凉、干燥处存放，防火、防紫外线老化。
