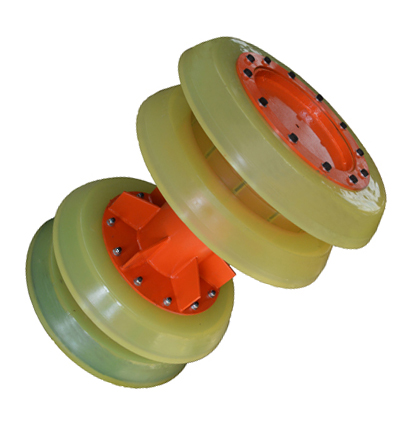

皮碗式清管器

皮碗式清管器产品技术参数

一、用途:

     皮碗式清管器密封部件采用进口原料，密封面较大，较适合距离远管线、海底管线等长输管线。

     皮碗式较适合落差较大管线。清管器可携带钢丝刷式、测径板、磁力架、发射机、检测器等设备，完成各种清管作业任务。

二、产品技术参数

 1、工作介质温度：—40℃---85℃

2、介质：原油、成品油、水、煤浆、空气、天然气、煤气等

3、产品整体长度：1.4倍DN

4、产品最佳运行速度：≦5米/秒（高的运行速度会降低产品性能）

5、产品最小通过弯曲半径：OD≦150mm时，r应满足≧2.5DN；OD≧150mm时，r应满足≧1.5倍DN

6、产品整体长度：普通型号≧1.3倍DN，组合型≧1.4倍DN

  可按要求定做

7、我公司现提供产品配套制品原料：（1）、国产TDI、MDI原料（2）、进口TDI、MDI原料（3）、耐溶剂型原料。以上原料制品可按要求定制。

8、产品规范应用标准

      GB-50369油气长输管道工程施工及验收规范

       GB/T-528 硫化橡胶或热塑性橡胶拉伸应力及应变性能测定

      GB/T-529硫化橡胶或热塑性橡胶撕裂强度的测定

       GB/T-531 硫化橡胶或热塑性橡胶压入硬度实验方法

       GB/T-1689 硫化橡胶耐磨性能的测定（阿克隆磨耗机）

进口邵氏80硬度材料性能表

硬度（邵氏A）  75

300%定伸强度（Mpa）   >12

拉伸强度（Mpa）  > 50

拉断伸长率（%）>  550

撕裂强度（KN/M） >  90

磨耗（CC/1.61）<0.01

三、皮碗式清管器使用简介：

皮碗式清管器在用作管线清管扫线或排水作业时，推动介质可以是液体或者压缩气体。

应根据不同管径和管线长度，选用合适排量的出口压力的空压机或水泵。

在做输油管线刮蜡和输气管线排水作业时，其介质工作动力可以是输送介质的压力。

无论是在哪种管道作业都必须注意两点：

（1）根据管径大小和管线长度及发球装置与收球装置之间的高程差选择动力源，保证其有足够的出口压力。

（2）适当控制清管器运行速度，清管器的运行速度受排量控制，因此发球端必须有排量控制设备，控制水、气或油的排量，以便控制清管器的运行速度。

    不同的作业情况，运行速度应有所不同。

    清管扫线、排水、排气作业，速度应小于2米/秒；

    除锈、除蜡作业，速度应小于1米/秒。

    进口原料产品根据使用要求：有高耐磨、耐低温、回弹好、通过能力强等几种。

   注意事项：密封部件最小外径小于管道内径时，应更换新的密封部件。

四、储存：

  阴凉、干燥处存放，防火、防紫外线老化。
