变频发射机


变频电子发射机

 一、概述

清管器跟踪仪是由安装在清管器上的电子发射机和工作在地面的电子接收机两部分组成。清管器携带的电子发射机在管道内运行,并不断规律的发出电磁信号,信号穿过管壁和覆盖土层传出,发射出来的电磁信号通过接收机探头接收,接收机处理后发出信号指示。通过发射机与接收机之间的信号传递,可以及时的掌握管道清管器在管道中的运行状态,当清管器发生卡堵后,能准确地确定清管器在管道中位置。清管器跟踪仪是智能管道清理的必备设备!

二、清管器跟踪仪组成:

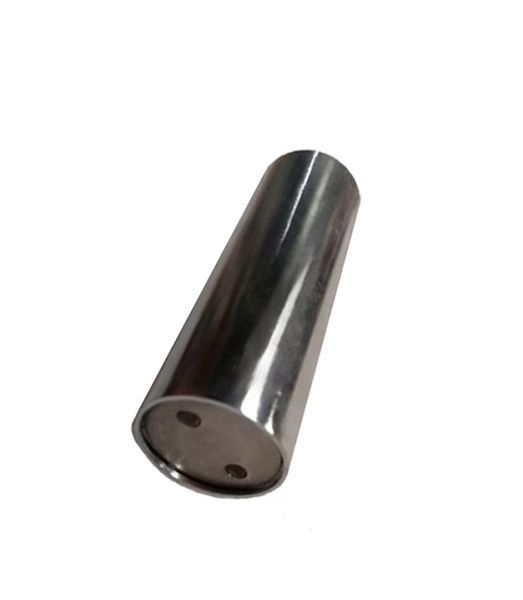

   1、发射机:含主机(LC振荡器、脉冲信号发生器组成的调制器)、电池(高能锂电池,不可充电)。安装在清管器上,随清管器运行。

   2、接收机:含1个主机、1个探头、1个监听耳麦。在地面工作的便携设备,工作人员携带检测信号。

   3、其他配套:电子通过指示仪,含1个主机、2个探头、1个监听耳麦。固定安置在地面标志性位置,清管器通过发出报警讯号。

三、主要技术指标:

  1、电子发射机

   变频发射机频率:22-23HZ (其他频率需定制)

   连续工作时间:100~150小时(长距离300小时)

   允许介质温度:-10~+50℃

   设备耐介质压力:2.5~10MPA

   耐冲击:7g

   电源电压:DC12V(高能锂电池,不可充电)

  2、电子接收机(定频接收机):

   中心频率:23Hz

   连续工作时间:100小时

   接收距离(空气中):≧15m(长距离50米)

   有效探测距离:≧5m(长距离20米)

   定位精度:≦0.3m

   电源电压:DC12V(5#干电池)

3、便携电子通过指示仪(可移动至需要检测位置):

   双探头接口,延展探测距离

   连续工作时间:100小时

   接收距离(空气中):≧15m

   有效探测距离:≧5m

   定位精度:≦0.3m

   电源电压:DC12V(5#干电池)

4、管道通球指示器(固定安装式,安装在固定位置):

  检测携带发射机的清管器是、否通过固定位置。

   连续工作时间:100小时

   接收距离(空气中):≧15m

   有效探测距离:≧5m

   定位精度:≦0.3m

   电源电压:DC12V(5#干电池)可连接外接电源,有远传功能、可无线发射通过信号、链接手机、网络。
